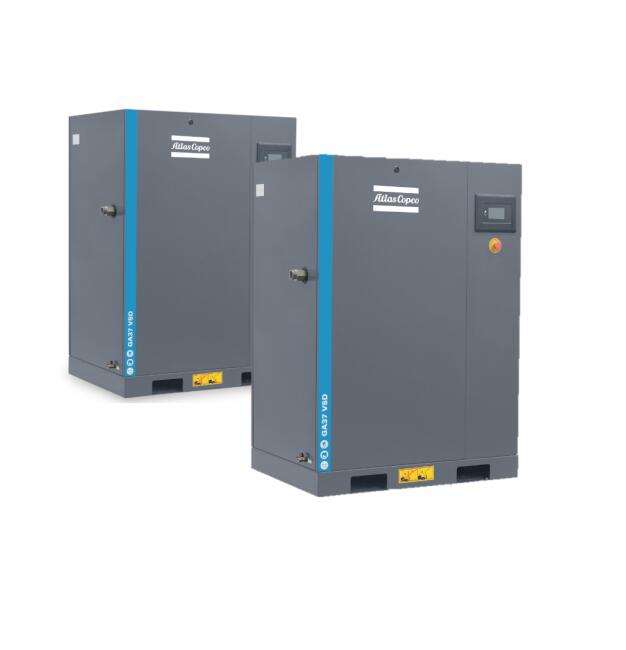

GA7-75VSD iPM油冷永磁系列

作者:admin    发布时间:2019-09-28    来源:北京博大荣升机电设备有限公司    浏览次数:

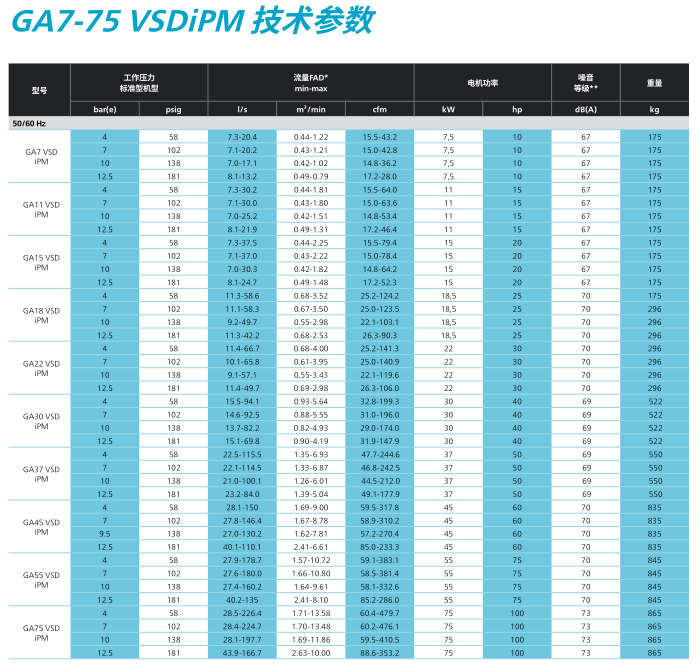

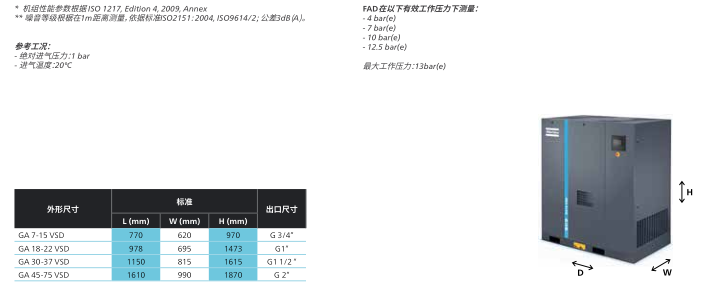

GA45-75 VSDiPM (GA45VSDiPM/ GA55VSDiPM /GA75VSDiPM)

新型GA45-75VSDiPM系列永磁变频压缩机精巧的驱动和智能的控制让其拥有出色的可靠性和效率。该系列采用了卧式永磁变频电机(iPM)和压缩机专用变频器Neos 变转速驱动压缩机,出色的性能比定频机型平均节能35%

GA7-75VSD iPM油冷永磁系列

驱动链系统


驱动链主要包括两大部件:

a) 内置永磁电机 (来自比利时的设计)

Ø 永磁电机具备极高的效率(96%)IE4的效率等级。

Ø 电机防护等级IP66,不惧雨水与灰尘,能在各种恶劣环境中稳定运行。

Ø 电机H级绝缘(180度),能在高温环境中稳定运行,

Ø 永磁材料:钐钴,退磁温度高达350°C,更可靠,磁稳定性强,效率有保障。

Ø 油冷却电机,S型冷却油道实现电机全包围,接触面积大,换热效率高。

Ø 电机后端轴承免维护设计,SKF自润滑轴承,不需定期加油脂

GA7-75VSD iPM油冷永磁系列

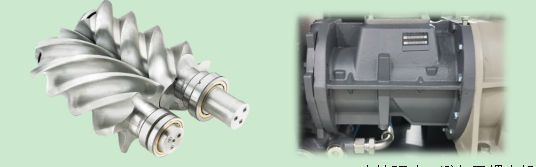

b) 喷油螺杆机头

Ø 转子采用阿特拉斯·科普柯先进的SAP型线设计,气量大, 能耗低。

子运转时齿侧后 ,接 线 度短,面积利用系数大,减 , 轴 向 气 密 性 更好,将自由空气排量增大和能耗降低巧妙的结合在一起。

Ø 螺杆转子齿 4/6,转子直径相等,并 能 使 阴 阳 螺 杆 的 刚 度 接 近,整体强度更好,不易变形,内部泄露量小,同等功率设计的转子,其结构更紧凑,重量更轻。

 GA7-75VSD iPM油冷永磁系列

 进气阀

压缩机启动时,转子运转产生的吸力打开阀柄。停机时,控制器发信号给电磁阀,电磁阀得电后引一路容器压力关闭阀柄。

Ø AC设计,无阀柄弹簧,无进气损失,进气效率高

Ø 结构简单,调速快,运动部件少,可靠性高

GA7-75VSD iPM油冷永磁系列


冷却系统

a) 冷却器

冷却系统可以降低压缩空气的温度,降低油温,保证机组运行在较佳工作温度。

Ø 独立的油冷却器和后冷却器使冷却效果得到了优化,进一步降低了出口处压缩空气的温度、减少压缩空气中的含油量。

Ø 抽拉式冷却器设计, 维护保养更方便。

b) 风扇

Ø

优化的轴流风扇设计, 保证大流量的同时风扇的系统压降更低,耗功小,能耗低。


油/气分离器

·

油分系统

GA7-75VSD iPM油冷永磁系列

三级油气分离器系统降低耗油量,减少了维护成本。为确保长期稳定运行,VSDiPM系列配有12微米级油滤系统,

以保证润滑油质量。这不仅能够提升设备运行的可靠性,同时还可以延长保养间隔时间以及各运动部件的寿命。

Ø 含油量小于2PPM,低耗油量的同时保护后端用气设备

Ø 延长保养间隔且易于更换

Ø 保护压缩机转子、轴承能够在恶劣的工况下运行


 MK5s触摸屏控制器

GA7-75VSD iPM油冷永磁系列

Elektronikon®控制器具有强大的控制和监控系统,特点是能通过大量嵌入式控制算法,提高压缩机的运行效率和可靠性。

Ø 断电后自动重新启动

Ø 内置Smartlink 在线监控
远程监控系统,帮助您优化您的压缩空气系统,节省能源和成本。

Ø 双压力设定:
大多数生产过程中空气需求量存在大幅波动,不同时段对压力的需求也可能不同, 这会造成能源的巨大浪费。Elektronikon®控制器可以手动或自动设置两个不同的系统压力带,以优化能源使用,减少运行费用

Ø 高温停机 + 机械温度开关:
 机器温度过高会立马报警停机,保证机器稳定运行,生产不会因机器故障而产生损失。
Ø 内置循环节能
风扇循环节能是通过在气量较小时停止风扇运转来达到节能的。
采用环境温度传感器监控露点温度,从而控制Elektronikon®起/停干燥机,将能耗降低。

Ø 信号输入/输出
干节点输入:远程急停开关/远程启停/远程加卸载/远程压力带选择
干节点输出:自动运行信号/报警信号/停机信号
通讯信号:Modbus/ Profibus/TCP/IP协议 (加选Gateway实现上位机通讯)

Ø 远程连接和远程监控功能
 Elektronikon®控制器内置Web服务器,通过网络可以随时监控您的压缩机。
·内置精确的算法,降低系统压力和能源损耗
·报警显示,维修保养计划,在线可视化显示状态
·报警显示,支持维修保养计划,在线可视化显示状态


变频系统(NEOS

GA7-75VSD iPM油冷永磁系列

Ø 阿特拉斯·科普柯自主研发,专门针对永磁变频电机开发的变频器,综合性能更优
Ø 防护等级IP5X,即使在恶劣环境下能保证稳定运行
Ø 零部件数量少,结构紧凑、简单、友好,可靠性更高

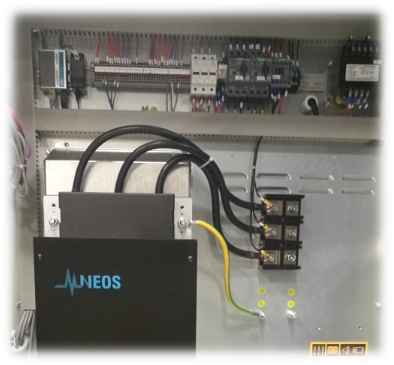

电控柜系统
 GA7-75VSD iPM油冷永磁系列
电控箱防护等级达到IP54同等水平,同时配置通风过滤器,保证电控柜内电器元件不被污染的同时控制电控箱内温度在较低的范围内

Ø 标配EMC滤波器,电抗器,满足EMC电磁兼容性C2要求,抗电磁干扰。

Ø 电控箱内增设的过滤器将吸入电控箱空气中的粉尘拦截,延长了元器件的寿命

Ø 风扇电机配备过载断路器,有效保护主电源的安全,断路器品牌:ABB
