阿特拉斯空压机G37-90(37-90KW)

作者:admin    发布时间:2019-09-28    来源:北京博大荣升机电设备有限公司    浏览次数:

G30-90 特点:

Ø 可靠

喷油螺杆机头采用优质转子材料,SKF轴承,超长使用寿命

- 重载齿轮组设计,电机驱动端轴承油冷却,温度更低、寿命更长

- 重载过滤器,大容尘量,超长使用寿命

大冷却器设计,有效降低出气口温度(环境温度+7°C)

- 电机星三角启动,ABB接触器,确保平稳启动并降低传动损耗

油管接头采用带O型圈 的24度锥面密封,杜绝油管泄露

拥有高温停机+机械温度开关保护,保护机器不会因故障而损坏

超过25项极限耐久测试,24,000小时持续运转和100,000次启停测试

Ø 便捷

- 结构紧凑,占地面积小

- 较低的噪音等级,可在工作场所直接安装,无需额外场地

- 驱动链免维护设计,避免了耦合损耗以及相应的维护工作

可设置远程启停

Ø

- 喷油螺杆机头,内泄露少,效率高

驱动链采用齿轮传动,传动效率超过99%

- MK5s控制器:双压力设定,智能调节压力,确保运行效率(选项)

可选项:

升级至MK5s触摸屏控制器

o IE3电机

o WSD自动排水阀

热带恒温阀选项(75°C)

现场验证测试 / 测试报告


驱动链系统
驱动链主要包括两大部件:

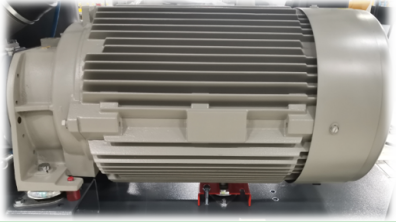

a)电机
电机效率等级IE2, 可以选配IE3电机。
全封闭电机, 防护等级IP55
电机F级绝缘, B级温升,能在高温环境中稳定运行,
重载齿轮组设计,电机前端喷油冷却,转子驱动端轴承温度更低、寿命更长

电机后端轴承免维护设计,SKF自润滑轴承,不需定期加油脂。

阿特拉斯空压机G37-90(37-90KW)

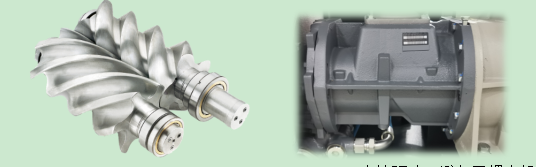

b)喷油螺杆机头
转子采用阿特拉斯·科普柯先进的SAP型线设计,气量大, 能耗低。
转 子运转时齿侧后 缘 接 触 ,接 触 线 长 度短,面积利用系数大,减 少 和 避 免 漏 气 三 角 形, 轴 向 气 密 性 更好,配上高精度的尺寸公差,内泄露更小,将自由空气排量增大和能耗降低结合在一起。
螺杆转子齿 数4/6,转子直径相等,并 能 使 阴 阳 螺 杆 的 刚 度 接 近,整体强度更好,不易变形,内部泄露量小,同等功率设计的转子,其结构更紧凑,重量更轻。
主机精确喷油,压缩冷却同步,精准控制压缩温度,保证转子效率高。
阿特拉斯空压机G37-90(37-90KW)

d)卸荷阀
压缩机启动时,转子运转产生的吸力打开阀柄。卸载时,控制器发信号给电磁阀,电磁阀得电后引一路容器压力关闭阀柄。
AC专门设计,无阀柄弹簧,无进气损失,进气效率高
结构简单,调速快,运动部件少,可靠性高
阿特拉斯空压机G37-90(37-90KW)

油分系统
油气分离器系统降低耗油量,减少了维护成本。为确保长期稳定运行,该系列配有12微米级油滤系统,以保证润滑油质量。这不仅能够提升设备运行的可靠性,同时还可以延长保养间隔时间以及各运动部件的寿命。
含油量小于2PPM,低耗油量的同时保护后端用气设备
延长保养间隔且易于更换
保护压缩机转子、轴承能够在恶劣的工况下运行
阿特拉斯空压机G37-90(37-90KW)

冷却系统
e)冷却器
冷却系统可以降低压缩空气的温度,降低油温,保证机组运行在  佳工作温度。
独立的油冷却器和后冷却器使冷却效果得到了优化,进一步降低了出口处压缩空气的温度、减少压缩空气中的含油量。
抽拉式冷却器设计, 维护保养更方便。
f)风扇
优化的轴流风扇设计, 保证大流量的同时风扇的系统压降更低,耗功小,能耗低。
阿特拉斯空压机G37-90(37-90KW)


控制系统

g)MAM860控制器

MAM860控制器可以通过自动加载和卸载压缩机,使管网压力维持在可设定的限值范围内。电脑控制器会在可能条件下停止运行压缩机以减小功率消耗,并在管网压力下降时自动重新起动压缩机。如果预计的卸载期间太短,压缩机会连续运行,以防止出现太短的停机期间。
需要考虑的若干个已设定的设置值,例如:卸载和加载压力、停机时间和电动机起动的次数。
高温停机 + 机械温度开关: 机器温度过高会报警停机,保证机器稳定运行,生产不会因机器故障而产生损失。

内置相序保护控制
远程急停开关控制/远程启停控制,干节点输出报警信号
阿特拉斯空压机G37-90(37-90KW)

电控柜系统

电控箱标配一台带有过滤器的冷却风扇,保证电控箱内温度控制在较低的范围内。

所有系列采用星三角转换启动,确保平稳启动并降低传动损耗,接触器品牌:西门子
风扇电机配备过载断路器,有效保护主电源的安全

主电机外接热保护继电器,有效保护主电源的安全

MK5s控制器配置相序保护器元件, MAM860集成在控制器中

电控箱内增设的过滤器将吸入电控箱空气中的粉尘拦截,延长了元器件的寿命
强制冷却系统有效的降低了工作环境温度,使电气元件在理想的温度下工作。
阿特拉斯空压机G37-90(37-90KW)
