GA7-37VSD+ (7.5-37KW)永磁变频

作者:admin    发布时间:2019-09-28    来源:北京博大荣升机电设备有限公司    浏览次数:

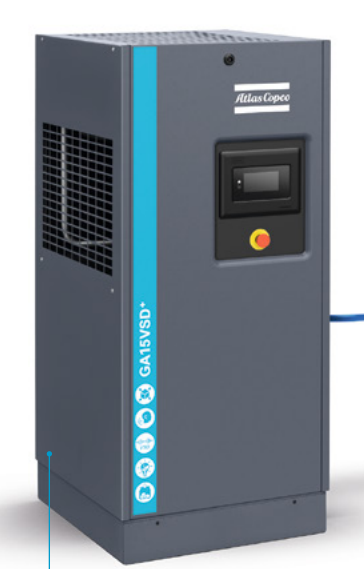

 GA 7-37VSD+永磁变频系列

GA7-37VSD+(GA7VSD+ ,GA11VSD+,GA15VSD+,GA18VSD+GA22VSD+GA26VSD+GA30VSD+GA37VSD+)


新型GA 7-37 VSD+系列压缩机的特点在于,提高了能效,降低了能耗,降低了噪音等级,减少了运行成本。

采用创新的直立设计方式,该系列压缩机以变转速驱动作为标准供货,其紧凑的电机,得益于来自比利时设计的现场型以及IPM(内置式永磁电机)技术。

GA7-37VSD+系列压缩机可平均节能50%,可以在恶劣的工况下保持机器正常运转。

GA7-37VSD+ (7.5-37KW)永磁变频

GA18-37 VSD+优点:

 比起现存的GA VSD系列压缩机降低了比功耗(SER)。

环保VSD+系列机型比起非变转速驱动的压缩机平均节能50%事实上,它甚至比GA+系列压缩机满载时更节能。

自由空气排量(FAD)在整个范围内增加了至少9%。

主要得益于以下几点:

- 电机(iPM)效率可达96.8%,超过了IE4的效率等级

-风扇(满足ERP 2015)不仅节能,还降低了噪音,噪音等级 67 dB(a)


Ø 可靠:

设计GA18-37VSD+时,阿特拉斯·科普柯凭借独特的经验和技术,将成熟的专业知识和和现存的部件巧妙结合起来。这种巧妙的设计,采用更少的零部件,构造简单易维护。

经过了超过4大量现场测试,来自于不同的行业,不同的载荷,不同的运行工况,总共超过25项的极端耐久测试。超过20.000小时持续运转和100.000/停。

通过了这些条件极其艰难的测试,确保我们的压缩机可靠性高,让您安心使用。


Ø 紧凑的结构:

阿特拉斯·科普柯从根本上革新了一般空压机的传统布置方式,推进了压缩空气的技术。

不同于普通卧式占地的设计,新型GA18-37VSD+系列采用直立式布置,占地面积小。

它更好的节约了场地和工作空间,维护简单,减少了制造时间,并为客户和广大使用者节约了成本。




驱动装置
GA7-37VSD+ (7.5-37KW)永磁变频
永磁(IPM)电机

·IE4 电机

·结构紧凑,优化的油冷却设计·

·采用防护等级IP66,优于IP55

·油冷却电机,无需冷却风扇

·油润滑电机轴承,无油脂,延长了有效工作时间

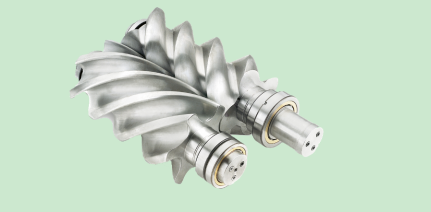

转子
GA7-37VSD+ (7.5-37KW)永磁变频
·阿特拉斯·科普柯制造

直接传动

·直立设计,更少零部件

·油冷却,压力密封

·无伤轮和皮带,无轴封装置

·紧溃:占地面积减少


油分离器,油过滤器

GA7-37VSD+ (7.5-37KW)永磁变频


二级油气分离器系统降低耗油量,减少了维护成本,油分离系统将压缩机形成两个隔间。油过滤器不断地过滤油,99%排除超过25微米的颗粒,润滑保护转动部件的安全可靠。




GA7-37VSD+ (7.5-37KW)永磁变频




进气阀(2)


GA7-37VSD+ (7.5-37KW)永磁变频

空气进入时,阀门将机械式开启。如果无需空气,由电磁线圈发现信号后,发送一个压缩空气的脉冲给阀门,使它关闭。

所有压缩空气必须进入空气过滤器,维持系统压力。这就意味着没有放空的损失,没有压缩空气的浪费,也没有能量的浪费。

当压缩机再次启动时,驱动装置全压力启动。压缩机起停没有时间上的浪费,更加节能。

电子排水阀 ED12

GA7-37VSD+ (7.5-37KW)永磁变频

在全性能的FF机型上,标配有2个电子排水阀,并带有手动排水阀,有效排除冷凝水。一个在后冷却器上,另一个在干燥机热交换器上。
在标准的PACK机型上,没有干燥机,只配有一个排水阀在后冷却器上。

控制系统


Elektronikon®操作系统提供多样化的监控,特点是能通过大量嵌入式的控制算法,让您提高压缩机效率和可靠性。
GA7-37VSD+ (7.5-37KW)永磁变频
-防冷凝保护CPC:
阿特拉斯·科普柯将变转速驱动的“防冷凝保护”概念引入市场。得益于GAVSD+Elektronikon®控制器的算法,保护了压缩机油中遇到冷凝水的风险。


-双压力设定:

大多数生产过程中空气需求量存在大幅波动,不同时段对压力的需求也可能不同, 这会造成能源的很大浪费。Elektronikon®控制器可以手动或自动设置两个不同的系统压力带,以优化能源使用,减少运行费用

-周期计时
-现场设有计时器,设置可支持任意的工作计划,– 每天,每周或者根据您的实际情况和需求来自定义设定。
-内置循环节能
